派克

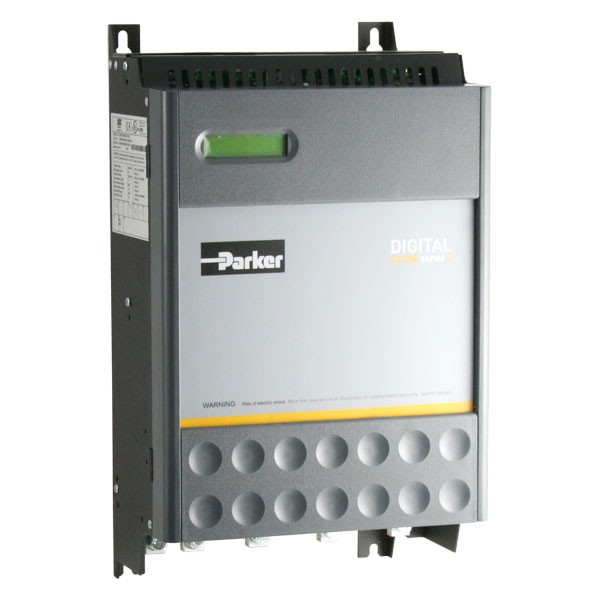

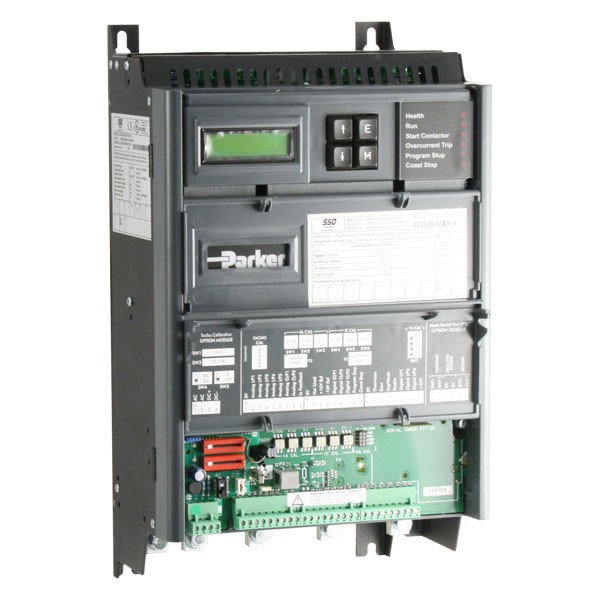

派克欧陆590C直流调速器

品牌：Parker
产品类型：
资料下载：点击下载

Parker 直流调速器

35A - 2700A

全球直流调速解决方案，最大灵活性和提高性能

利用30多年的应用经验,派克提供范围宽广,强壮的直流调

速器和调速系统,帮助客户提升生产率和减少能源消耗。

克对售出的直流驱动产品采取全球支持和服务。从简单的

速度控制到复杂多传动电机协调控制都有解决方案对应。

利用基于配置工具的简单但灵活的功能块和对主要工业总

线的兼容性，派克直流驱动产品易于配置和调试。

数字直流调速器，最大灵活性和功能开发

使用与交流驱动器相同的32位控制结构，派克直流调速器

提供同样的高等级功能，利用其灵活性和高性能，可与交

流驱动器同时集成在一个系统中，而且接口及软件相同。

利用最新的技术改进现有的应用

利用派克直流调速器改进现有的直流电机应用，用户可避

免用类似的交流驱动系统替换现有的直流电机功能带来的

成本，同时依然能够享有灵活控制平台和高性能驱动。

DRV驱动包 - “准备就绪”直流调速器

利用派克独特的DRV驱动器，可节省设计时间，表盘空

间和组件采购时间和成本及组装时间。DRV驱动器包含

全部典型直流调速系统所需要的外围组件，该驱动包包

含标准驱动器模块，节省安装空间，降低了复杂程度，

该进了外观。

型号：PARKER直流调速器590C/591C

其格式为：590C（或591C）/XXXX/XXX/XXXX/XX/XXX/XXXXX/XXX/XXX，每段代码的含义如表2

表2 订货编号

段号	位数	说明
1		普通产品(DC Drive)	590C：三相四象限（可逆型）直流调速器最高额定输出电流720A 591C：三相两象限（不可逆型）直流调速器最高额定输出电流720A
2	XXXX	四位数确定直流侧最大输出电流额定值	0350=35A 0700=70A 1100=110A				1500=150A 1800=180A 2700=270A			3600=360A 4500=450A 7200=720A
3	X	一位数确定三相交流侧输入电源电压额定值	0：110V 1：115V 2：208V 3：220V				4：240V 5：380V 6：415V 7：440V			8：460V 9：480V A：500V
4	X	一位字符确定辅助电源电压	0=110V 1=115V				3=220V 4=240V
5	X	一位字符确定用户界面使用的语言	0=英文	1=预定	2=法文			3=德文	4=意大利文		5=西班牙文
6	X	一位字符确定所需反馈类型*	0=电枢电压反馈 1=测速发电机反馈 2=编码反馈					3=编码反馈（导线传输信号） 4=编码反馈
7	X	一位字符确定6055通讯类型	0=无通讯模块 1=（RS485/422通讯协议） 2=Profibus通讯协议 3=Profibus通讯协议
8	XX	两位字符特殊选择（硬件部分）				00=无特殊选项 01到99=特殊选项
9	XXX	三位字符特殊选择（软件部分）				000=无特殊选项 001到999=特殊选项

选型是必须要点：

1. 是否可逆；

2. 直流侧要求的额定输出电流，根据用户直流电机选择；

3. 用户使用的反馈类型。根据此项为调速器选择是否带测速板或编码板，其中编码板作为附件选择；

4. 三相交流侧额定输入电源电压；

其他选项请根据用户需要选择。

（八）直流调速器- PARKER -590C系列 (4Q可逆）

型号	规格	公开报价	最低价
590C/0350/5/3/0/1/0/00	35A Four Quadrant Digital Drive	￥18,500
590C/0700/5/3/0/1/0/00	70A Four Quadrant Digital Drive	￥19,160
590C/1100/5/3/0/1/0/00	110A Four Quadrant Digital Drive	￥21,000
590C/1500/5/3/0/1/0/00	150A Four Quadrant Digital Drive	￥22,400
590C/1800/5/3/0/1/0/00	180A Four Quadrant Digital Drive	￥25,600
590C/2700/5/3/0/1/0/00	270A Four Quadrant Digital Drive	￥33,700

（九）直流调速器- PARKER -591C系列 (2Q可逆）

型号	规格	公开报价	最低价
591C/0350/5/3/0/1/0/00	35A Two Quadrant Digital Drive	￥17,600
591C/0700/5/3/0/1/0/00	70A Two Quadrant Digital Drive	￥17,970
591C/1100/5/3/0/1/0/00	110A Two Quadrant Digital Drive	￥19,000
591C/1500/5/3/0/1/0/00	150A Two Quadrant Digital Drive	￥19,950
591C/1800/5/3/0/1/0/00	180A Two Quadrant Digital Drive	￥23,000
591C/2700/5/3/0/1/0/00	270A Two Quadrant Digital Drive	￥27,600

（十二）直流调速器- PARKER -CHD-590C系列 (扩容）

型号	规格	公开报价	最低价
CHD-590C/3800/5/3/0/1/0	380A Four Quadrant Digital Drive (4)	￥32,900
CHD-590C/5000/5/3/0/1/0	500A Four Quadrant Digital Drive (4)	￥35,048
CHD-590C/7800/5/3/0/1/0	780A Four Quadrant Digital Drive (4)	￥45,993
CHD-591C/3800/5/3/0/1/0	380A Two Quadrant Digital Drive (4)	￥27,731
CHD-591C/5000/5/3/0/1/0	500A Two Quadrant Digital Drive (4)	￥28,871
CHD-591C/7800/5/3/0/1/0	780A Two Quadrant Digital Drive (4)	￥36,257

（十三）直流调速器- PARKER -CHD-590P系列 (扩容）

型号	规格	公开报价	最低价
CHD-590P/0380/500/0041	380A Four Quadrant Digital Drive (4)	￥43,867
CHD-590P/0500/500/0041	500A Four Quadrant Digital Drive (4)	￥46,731
CHD-590P/0725/500/0041	725A Four Quadrant Digital Drive (4)	￥55,505
CHD-590P/0830/500/0041	830A Four Quadrant Digital Drive (4)	￥64,457
CHD-590P/1580/500/0041	1580A Four Quadrant Digital Drive (5)	￥127,438
CHD-590P/2200/500/0011	2200A Four Quadrant Digital Drive	￥166,917
CHD-590P/2700/500/0011	2700A Four Quadrant Digital Drive	￥209,083
CHD-591P/0380/500/0041	380A Two Quadrant Digital Drive (4)	￥36,974
CHD-591P/0500/500/0041	500A Two Quadrant Digital Drive (4)	￥38,495
CHD-591P/0725/500/0041	725A Two Quadrant Digital Drive (4)	￥44,762
CHD-591P/0830/500/0041	830A Two Quadrant Digital Drive (4)	￥51,924
CHD-591P/1580/500/0041	1580A Two Quadrant Digital Drive (5)	￥90,710
CHD-591P/2200/500/0011	2200A Two Quadrant Digital Drive	￥106,355
CHD-591P/2700/500/0011	2700A Two Quadrant Digital Drive	￥135,090

Parker SSD Drives 590C (Old Type) Series - 35A Four Quadrant DC Thyristor Drive for 415V Main Supply with 230V Control circuit.

Typical Motor output - up to 15kW (20HP) at 460V DC for fully regenerative DC motor speed and torque control.

Keypad and analogue Tachogenerator feedback board are included.
Simple to set-up in Digital, fully-isolated Four Quadrant form.

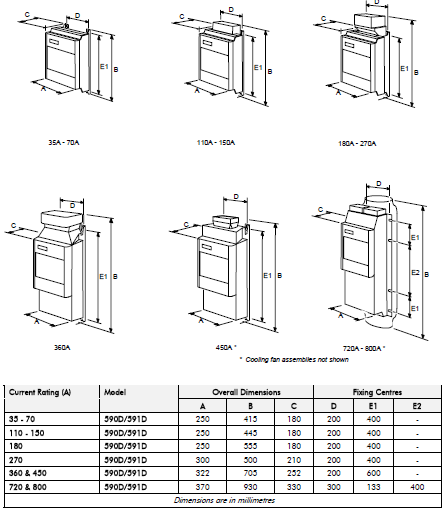

Size 1 - 250mm Wide x 180mm Deep x 415mm High.

Terminals include:-
5 x Analogue Inputs (4 x Configurable).
2 x Analogue Outputs (2 x Configurable).
Tacho input (or internal AVF) Feedback.
5 x Digital inputs (3 x Configurable).
3 x Digital Outputs (all Configurable).
+ & - 10V for Potentiometers.

Input Current - 28.7A for Armature + up to 10A for Field.
Input Voltage - 415V 3 phase +-10% at 50/60Hz.
Input fuse - 40A - to suit input bridge at 800A²s
Use a choke in the supply at 50uH minimum.

Rated at 40C Ambient.
Ventilation space above - 100mm.
Ventilation space below - 100mm.
Ventilation space at sides - 0mm.
Heat Loss at max output - 105W.
Panel mount with screw fixings on 400 x 200mm centres.

Full part number is 590C-0350-6-3-0-1-0-00-000. Exactly the same as Eurotherm Drives 590C-0350-6-3-0-1-0-00-000.

Use 590P-0035-500-0011-UK-AN-0-0-0 to replace this unit.
Requires external back-up high speed fuses.
