COMPAX3S单轴伺服驱动器

  根据可扩展技能的强大功用，Compax3系列驱动器能够处理各种运用类型 - 从根本模仿转矩/速度和步进/方向操控到具有先进电子CAM操控和PLCopen功用模块的智能驱动器，在契合IEC 61131-3的规范下，还能够运用CoDeSys开发环境进行编程.Compax3系列驱动器支撑同步，异步，线性和转矩电机技能，以及各种反馈选项，包含旋转变压器，旋转和线性增量式编码器，单/多圈正弦余弦编码器（EnDat和Hiperface接口）和模仿/数字霍尔传感器。

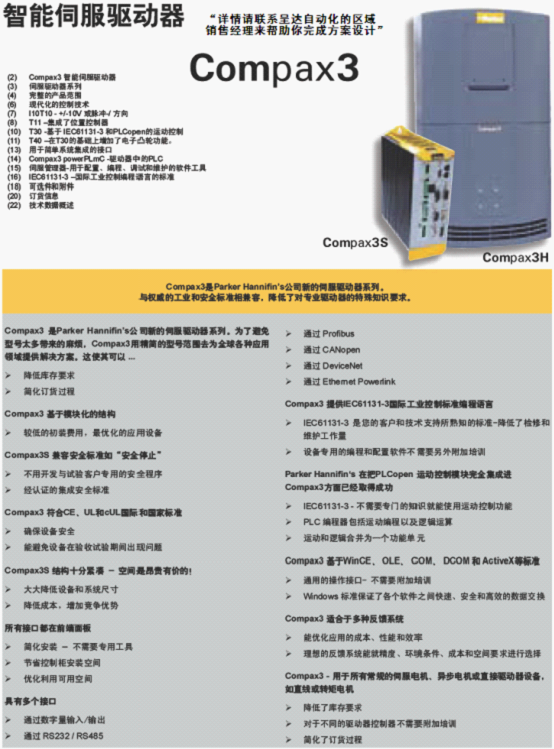

Compax3是派克汉尼汾面向全球的伺服驱动器产品，该驱动器系列包含高性的单轴，多轴伺服器，以及液压伺服驱动器。“C3H”系列高功率单轴伺服驱动器和伺服驱动器/操控器能够提供的输出功率从35kVA到110kVA，需求三相400/480VAC的输入电源。

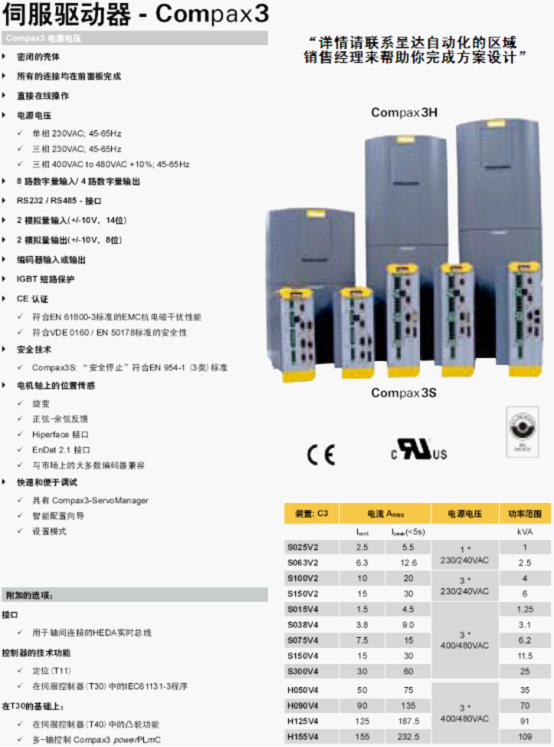

C3S063V2硬件：
• 功率输出额定值：2.5kVA
• 驱动器输入电源：单相 230VAC
• 1个编码器输出/ 1个编码器输入
• 8个数字输入/ 4个数字输出*
• 2个模仿输入（14位）*
• 2个模仿输出（8位）*
• 多个现场总线选项
• 适合装置在300mm操控柜中
• CE + UL / cUL认证
*可经过根据现场总线的扩展IO模块进行扩展
技能功用：

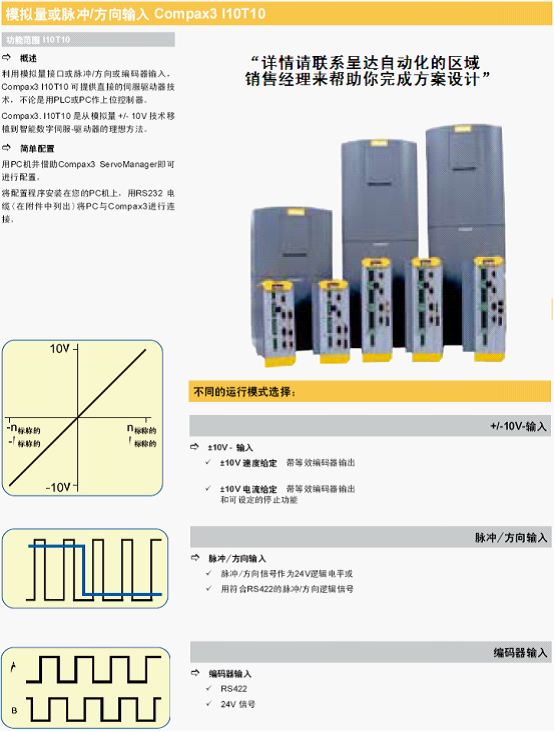

• I10T10：驱动器操控方法：速度/转矩操控，脉冲/方向，编码器输入

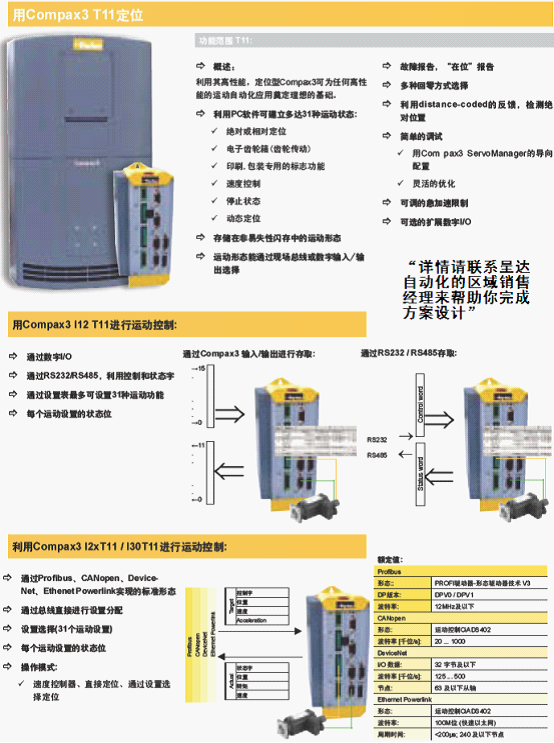

• I12T11：经过数字I/O端口，RS232/RS485端口进行定位操控，绝对/相对定位，
  对准符号相关定位，电子齿轮，动态定位

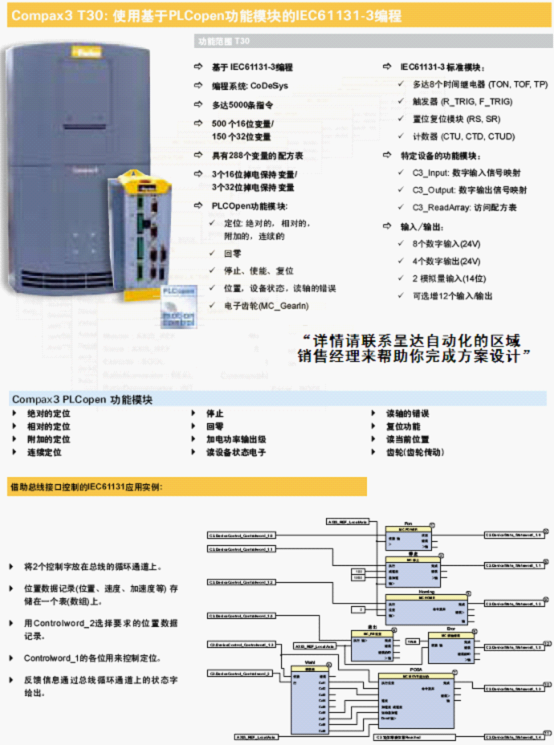

• T30：编程环境CoDeSys契合IEC 61131-3
    - PLCopen功用模块
    - IEC 61131-3-规范模块
    - C3-特定的功用模块

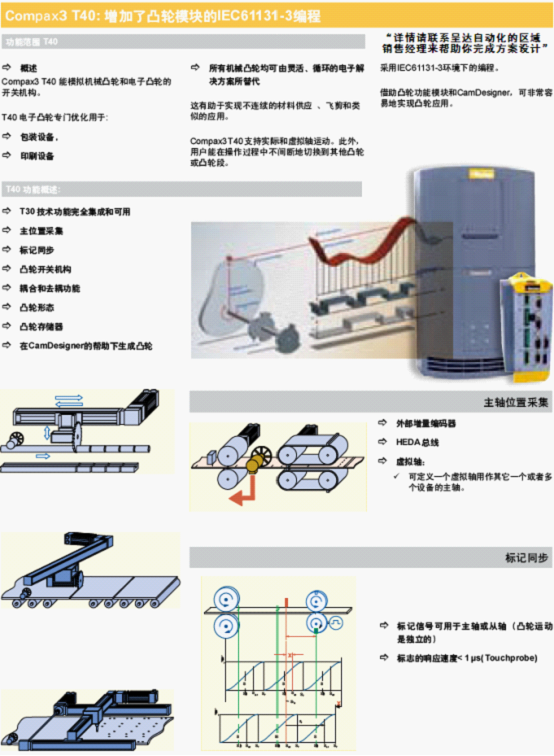

• T40：T30功用+电子凸轮功用
• C20：操控器技能，集成运动PLC（Compax3 powerPLmC-C20）
接口/现场总线选项：
• RS232/485
• 以太网
• CANopen
• DeviceNET
• PowerLink
• Profibus
• ProfiNET
• EtherCAT
• HEDA运动总线

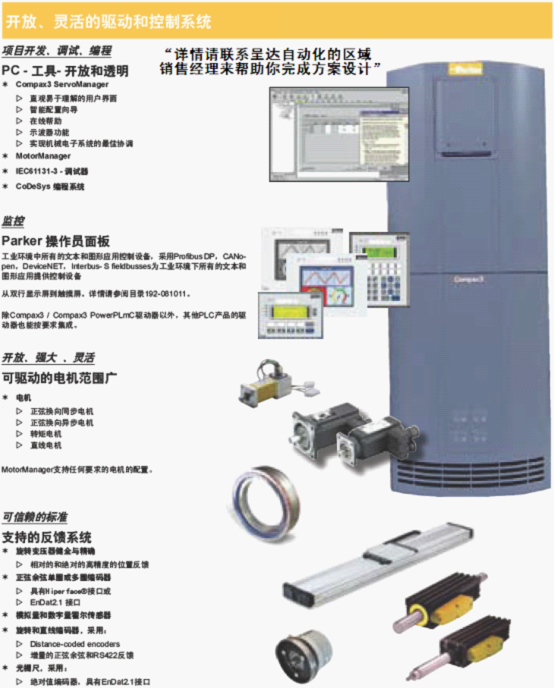

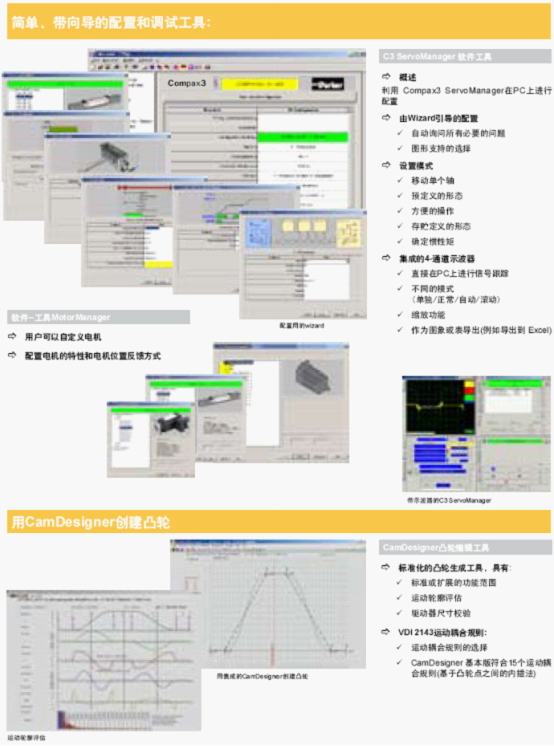

功用强大的多轴PC支撑软件东西“派克集成工程东西”，与“Compax3 ServoManager”：
  - 引导配置，易于运用的装置导游
  - 集成4通道示波器功用
  - 装置支撑
  - 确诊/保护/服务
  - 电机办理
  - 集成CamDesigner的凸轮创造
根据Compax3的伺服驱动器信号剖析：根据PC的信号剖析的机电体系的优化功用
• 剖析和优化机械体系
 - 简单的丈量力学动态行为
 - 机械结构的振动剖析
• 剖析和优化操控体系
 - 更好更快的操控器优化
 - 特定的机械共振点的干扰按捺
