一、功能特点：

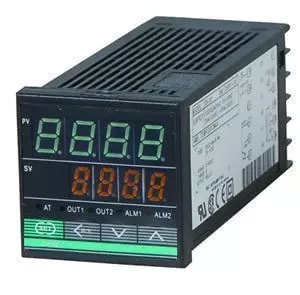

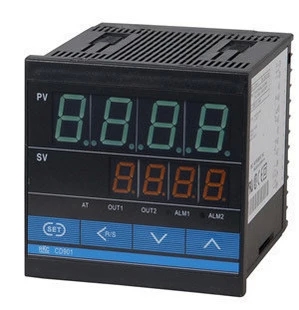

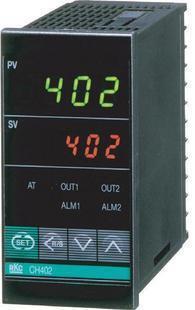

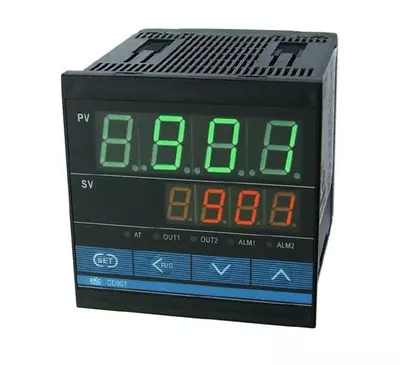

    该产品为新型温度控制器，能实施高精度控制且价格最为合理。采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正（SAT）功能可以自动校正PID常数。适用于挤出机挤筒的温度控制。加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
主结构及功能：
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制
* 数字通讯
* 温度报警
* 加热器断线报警
* 控制环断线报警
技术规格：
输入
a) 热电偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Re
b) 热电阻（RTD）：Pt100 JPT100
c) 直流输入：DC0~5V，DC1~5V，DC0~20mA*，DC4~20mA*
*需在输入端子间接250W的电阻
输入显示精度：（设定值SV的0.3%+1位）
输入范围：参照输入范围表
采样周期：0.5sec
过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F]（温度输入）
±全量程（电压/电流输入）全量
设定范围
a)设定值（SV）：等同温度范围值
b)加热侧比例带（P）：1—量程或0.1—量程（温度输入）*1量程的0.1~100.0%（电压输入）
c)制冷侧比例带（Pc）：加热侧比例的1~1000%
d)积分时间（I）：1—3600sec*2
e)微分时间（D）：1—3600sec*3
f)限制积分动作生效范围（ARW）：比例带的1—100%*4
g)加热侧比例周期1—100sec*5
h)制冷侧比例周期1—100sec*6
i)不感带：-10—10或-10.0—+10.0℃[°F]（温度输入）
量程的-10.0—+10.0%（电压/电流输入）*7
*1.如果比例带设定为0℃[°F]，即成ON-OFF动作
*2.如果积分时间设定为0sec，即成PD动作
*3.如果微分时间设定为0sec，即成PI动作
*4.如果限制积分动作生效范围设为0%，D动作则成OFF
*5.电流输出时不需设定周期
*6.如果不感带设定为负，则成重叠
控制动作：
PID控制（ON-OFF，P，PI，PD控制）
a)自动演算功能（AT）
①自调方式：限制周期法
②AT周期：1.5
b)自主校正 设定改变时，自主校正即建立
*加热/制冷PID控制动作除外
控制输出
a)继电器接点输出：250VAC 3A（带负荷）1a连接
*电气性：超过300,000次，额定负荷
b)电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）
c)电流输出：4—20mADC（负荷电阻：低于600Ω）
d)闸流控制管驱动用触发器输出：零测法 中容量驱动
e)闸流控制管输出：额定0.5A（环境温度低于40℃）
温度报警：
报警点：双报警（分别设定）
报警种类：偏差报警（上限，下限，上下限，范围内）
过程值输入报警（上限，下限）
设定值报警（上限，下限）
*可以选择待机机能（设定值报警除外）
控制环断线报警（LBA）
LBA设定时间：0.1—200.0min
*不能设定为0.0min
LBA不感带：0-9999℃[°F]（温度输入）
0-量程（电压/电流输入）
*如果设定为0，LBA不动作。
加热器断线报警（HBA）
输入：电流检出器输出
（RKC指定型号CTL-6-P-N，CTL-12-S 56-10L-N）
适用范围： CTL-6-P-N 0-30A
CTL-12-S56-10L-N： 0-100A
报警输出：
继电器接点输出，250VAC 1A（带负荷）1a连接
*通断50000次以上。
*控制环断线报警输出需在ALM1或ALM2中选择其一。
*当控制环断线报警被选定时，另一报警不能设定为LBA。
通讯功能（SCI）
接口标准：EIA RS-485
通讯协定：ANSI X3.28(1976)2.5 A4
通讯方法：2线 半双向多站联接
同步方法：起始/停止同步
通讯速度：2400，4800，9600，19200BPS
开始数位：1
数据数位：7或8
检查奇偶：有或无 如“有”时：奇或偶
停止数位：1或2
最大连接点数：32点（地址设定0-99）
其他：
断电影响：断电子表20ms或以下无影响
  *断电20ms以上，返回初始状态断电的数据保护：不消失性记忆素子支持数据
周围温度：0-50℃[32-122°F]
周围湿度：45-85%RH
