RKC

RD系列数字显示控制器[过程∕温度控制器]

品牌：RKC
产品类型：
资料下载：点击下载

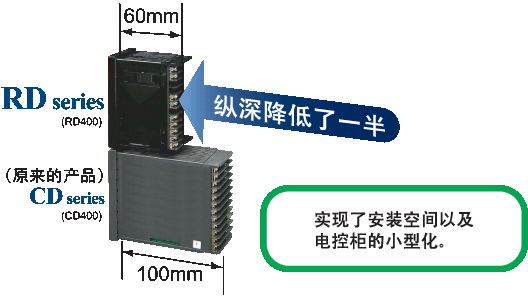

RD 系列数字显示控制器 [ 过程 ∕ 温度控制器 ] 采用维护性能好的插入式构造；同时，产品纵深与原始型号（ CD 系列）相比缩短了 40% 。是最新型标准温度控制器。

・纵深 60mm （ RD100:63mm ）的纤薄外形

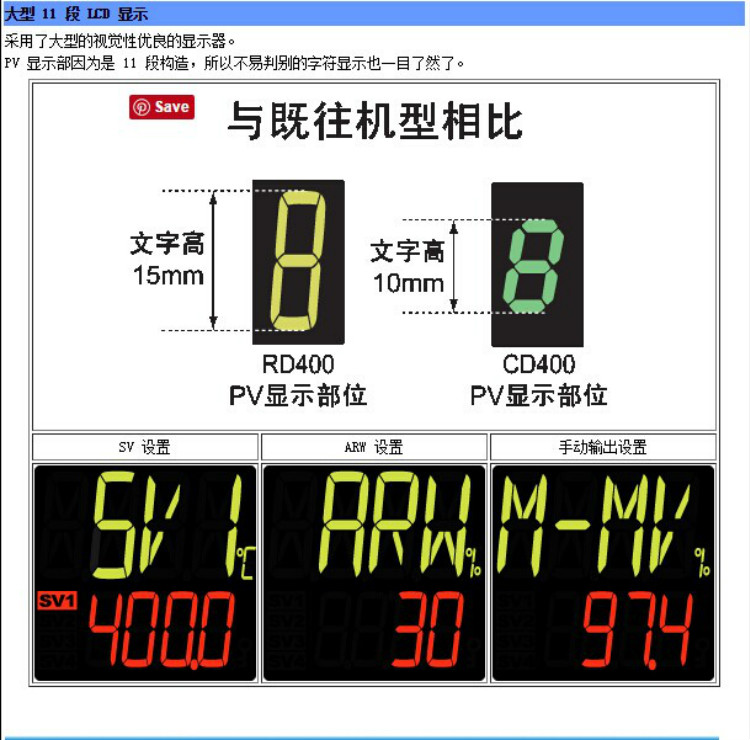

・ 11 段 LCD ，大屏清晰可视性好。
・可登录 4 种设置值

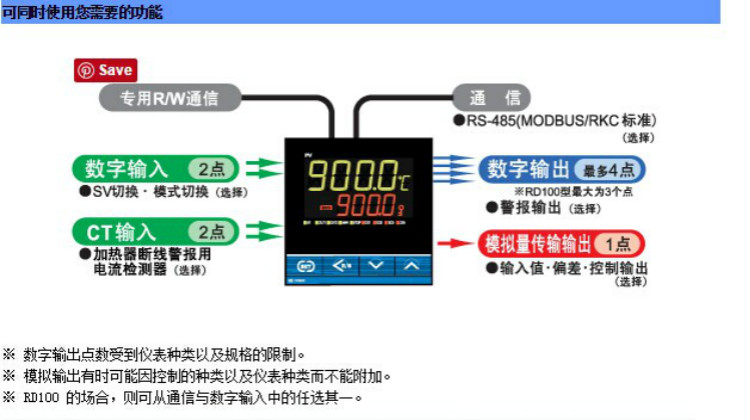

・丰富的输入出功能（可选）
・具有较高目标值应答性的 PID 常数演算

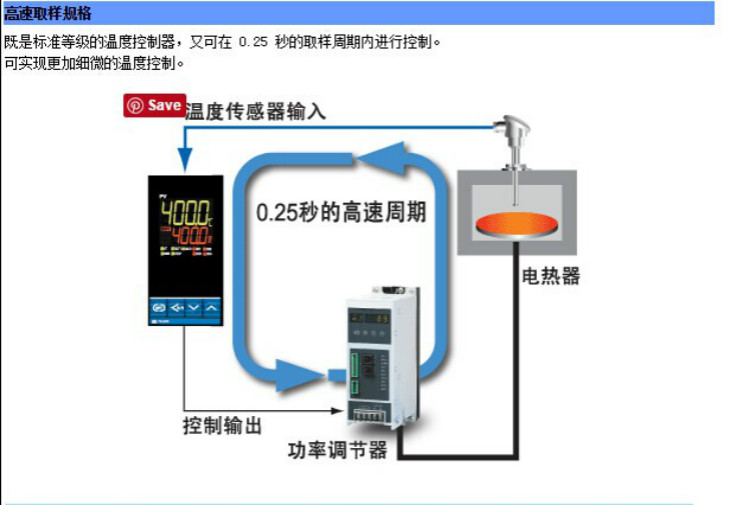

・取样周期 0.25 秒
・可变更响应快慢、 POST 微调功能
・可缩短 AT 执行时间的启动演算功能
・加载专用 (Loader) 通信功能，可轻松进行设定值的保存∕ 复制

主要规格

输入	※a）　温度输入组 1)热电偶：K, J, R, S, B, E, N, T, W5Re/W26Re, PLII 2）测温电阻：Pt100, JPt100 b)电压电流输入组 1）直流电压：DC 0～1V, DC 0～5V, DC 0～10V, DC 1～5V 2）直流电流：DC 0～20mA, DC 4～20mA （外置250Ω电阻) ※温度输入组内、电压电流输入组内是通用输入（组不可切换）
测量精度	0.25秒
测量精度	热电偶： K, J, T, E 　注 1 -100℃未満：±(2.0℃ + 1digit ) -100～500℃未満：±(1.0℃ + 1digit ) 500℃以上：±(显示值的0.2% +1digit ) 热电偶： N, R, S, PLII, W5Re/W26Re 0℃未満：±(4℃ + 1digit ) 0～1000℃未満：±(2℃ + 1digit ) 1000℃以上：±(显示值的0.2% +1digit ) 热电偶： B 　注 2 400℃未満：±70℃ 400℃～1000℃未満：±(2℃ + 1digit) 1000℃以上：±(显示值的0.2% +1digit) 测温电阻 200℃未満：±( 0.4℃ + 1digit) 200℃以上：±(显示值的0.2% +1digit) 直流电压・直流电流 ±(量程的0.2% +1digit)
环境温度的影响 ( 5 ～ 40 ℃ )	a) 温度输入： ±[0.06] ℃ / ℃ b) 电压/电流输入：量程 ±[0.06]% / ℃
密接安装时的误差	※±2.0℃以内（输入在-100℃以下：±3.5℃以内
控制方式	a)PID控制（也可能进行 P,PI,PD,,二位动作、正动作／逆动作） b)加热冷却PID控制
控制输出	继电器接点输出 SSR 驱动电压脉冲输出电流输出电压连续输出 Triac（三端双向可控硅）输出开路集电极输出（同步方式）
通信(供选）	遵循RS-485 （RKC标准协议，MIODBUS协议＊可切换）
标准功能	・ PV偏差・数字滤波器・设定变化率限幅・步进设定4点 ( 出厂可设为 1点, 4点 ) ・定时功能 • ※ 专用通信功能（另需专用通信变送器COM-K和用于RD系列的WinUCI软件以及 Windows XP,Windows 7系统）・ POST微调设定
供选功能	・事项(警报)功能：最多4点・回路断线警报(LBA)功能・加热器断线警报(HBA)功能・模拟传送输出・数字输入： 2 点
