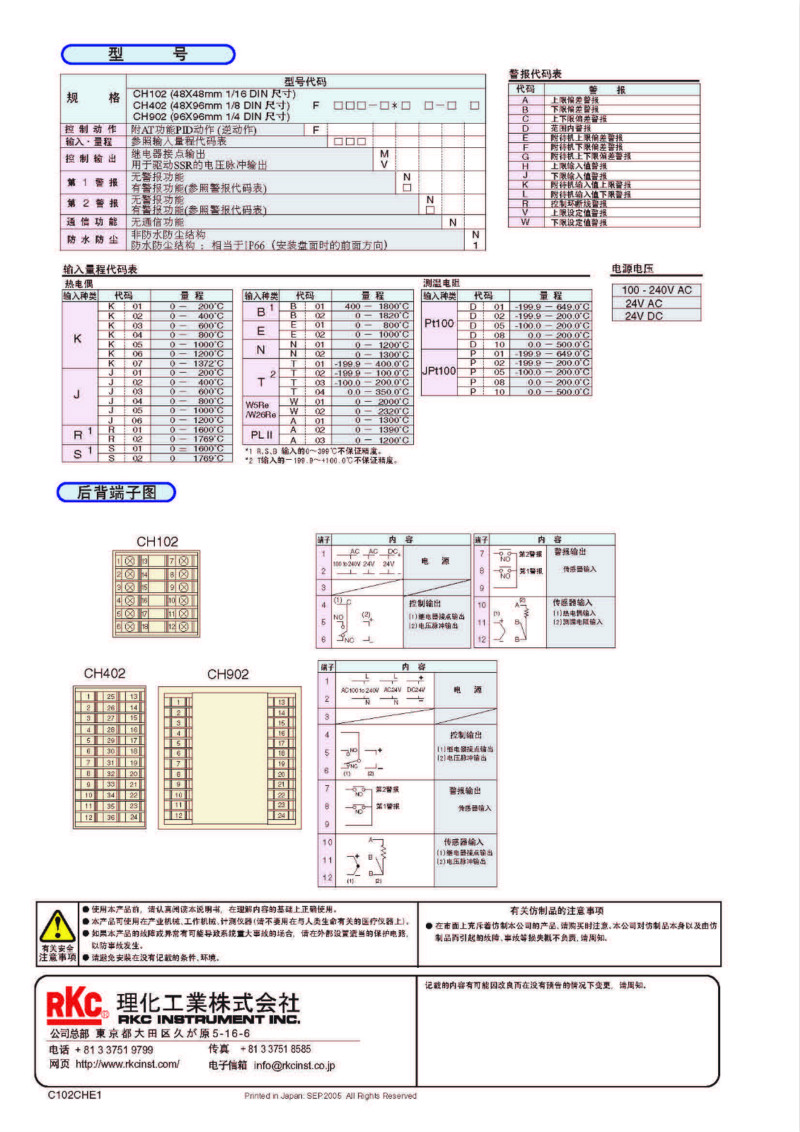

① 规格尺寸：见表1
② 控制类型
F：PID动作及自动演算（逆动作）
D：PID动作及自动演算（正动作）
W：加热/冷却PID动作及自动演算(水冷)*1
A：加热/冷却PID动作及自动演算(风冷)*1
③ 输入类型：
④ 范围代码：（见表2）
⑤ 第一控制输出（OUT1）（加热侧）
M：继电器接点输出 8：电流输出（DC4~20mA） V：电压脉冲输出
G：闸流控制管驱动用触发器输出 T：闸流控制管输出
⑥ 第二控制输出（OUT2）（制冷侧）*2
无记号：当控制动作是F或D时
M：继电器接点输出 T：闸流控制管输出 V：电压脉冲输出
8：电流输出（DC4~20mA）
⑦ 第一报警（ALM1），⑧ 第二报警（ALM2）*2
N：未设报警 A：上限偏差报警 B：下限偏差报警
C：上、下限偏差报警 D：范围内报警 E：附待机上限偏差报警
F：附待机下限偏差报警 G：附待机上下限偏差报警 H：上限输入报警
J：下限输入值报警 K：附待机上限输入值报警 L：附待机下限输入值报警
P：加热器断线报警（CTL-6）*3 S：加热器断线报警（CTL-12）*3 R：控制环断线报警*4
V：上限设定值报警 W：下限设定值报警
⑨ 通信功能
N：无通信功能 5：RS-485（双线系统）
⑩ 防水/防尘功能
N：无防水/防尘功能 1：有防水/防尘功能
表1
|
规格 |
型号与后缀代码 |
|
||||||||||
|
尺寸 |

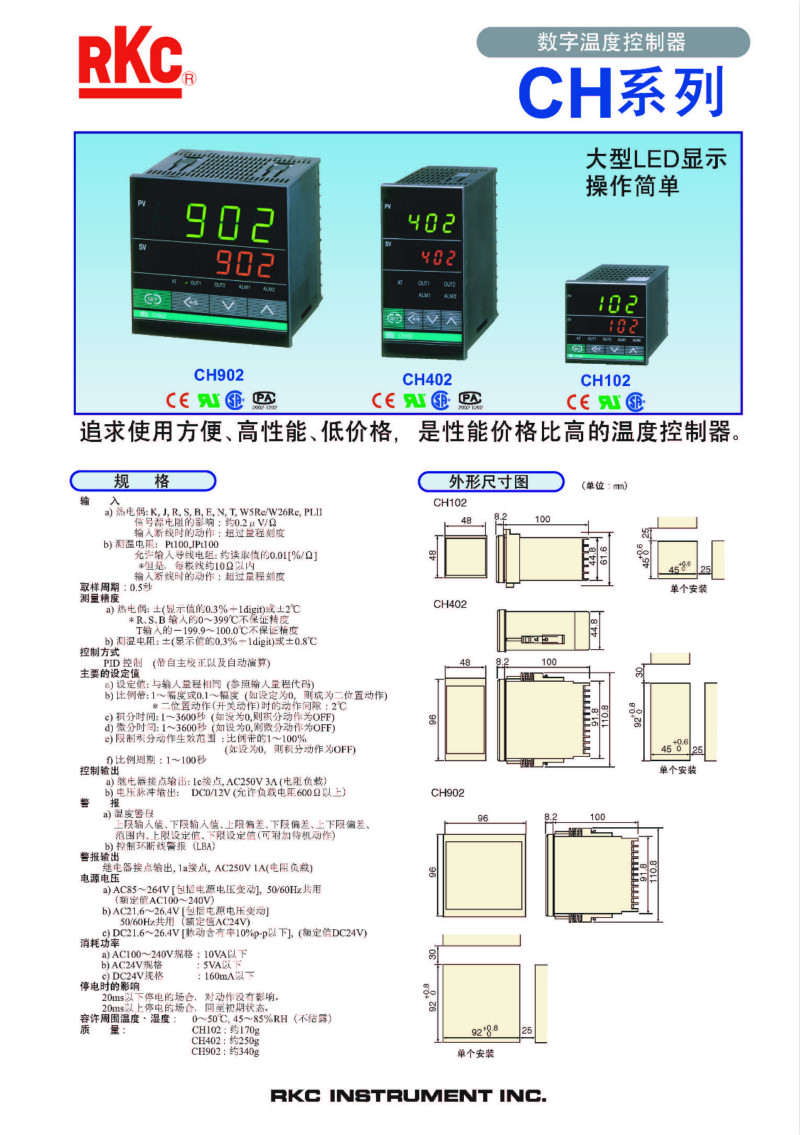

CH102(48*48mm) CH402(48*96mm) CD501(96*48mm) CD701(72*72mm) CD901(96*96mm) |
□ □ □-□ □*□ □-□ □/□/Y |
||||||||||
|
控制方式 |
PID控制带自演算（逆动作） PID控制带自演算（正动作） 加热/冷却PID带自演算(水冷式) 加热/冷却PID带自演算(风冷式) |
F D W A |
|
|
|
|
|
|
|
|
|
|
|
输入类型 |
参见输入量程代码表 |
|
□ |
|
|
|
|
|
|
|
|
|
|
输入范围 |
参见输入量程代码表 |
|
|
□ |
|
|
|
|
|
|
|
|
|
控制输出(输出1) |
继电器输出 电压脉冲 直流电流：4到20mA 驱动Triac（三端双向可控硅）触发输出 Triac（三端双向可控硅）输出 |
|
|
|
M V 8 G T |
|
|
|
|
|
|
|
|
控制输出(输出2) |
控制方式：F，D 继电器输出 电压脉冲输出 直流电流：4到20mA Triac（三端双向可控硅）输出 |
|
|
|
|
无 M V 8 T |
|
|
|
|
|
|
|
警报1 |
无警报 参见警报代码表 |
|
|
|
|
|
N □ |
|
|
|
|
|
|
警报2 |
无警报 参见警报代码表 |
|
|
|
|
|
|
N □ |
|
|
|
|
|
通讯接口 |
不提供 RS-485（2线） |
|
|
|
|
|
|
|
N 5 |
|
|
|
|
防水/防尘 |
不提供 防水/防尘保护 |
|
|
|
|
|
|
|
|
N 1 |
|
|
|
外观颜色 |
黑色 白色 |
|
|
|
|
|
|
|
|
|
A N |
|
|
仪器版本号 |
版本标志 |
|
|
|
|
|
|
|
|
|
|
-Y |
|
|
|
型号 |
规格 |
公开报价 |
最低价 |
|
CH102FK02-M*GN-N*N |
48*48 |
780 |
|
|
CH402FK02-M*GN-N*N |
48*96 |
800 |
|
|
CD701FK02-M*GN-N*N |
72*72 |
980 |
|
|
CD901FK02-M*GN-N*N |
96*96 |
900 |
|
注： 1、电流输出 +100元
2、增加第二输出继电器或电压脉冲 +10元
3、增加通讯模块 +200元
