6RA80系列直流调速器
概述

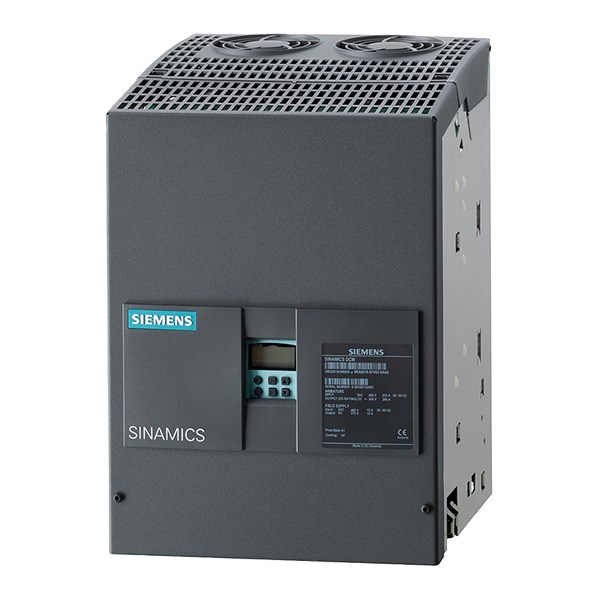

SINAMICS DC MASTER 暨6RA80系列直流调速器是西门子生产的新一代直流调速器。SINAMICS DC MASTER 这称号简称为：SINAMICS DCM – 表现了新一代产品的强壮。它把上一代产品 SIMOREG DC-MASTER 的优势与 SINAMICS 系列的长处结合在了一同。
在质量、可靠性和功用性方面，SINAMICS DC MASTER 是名列前茅的。实际上，在功用方面，它供给了新功用，并且集成了上一代产品的有用功用。
SINAMICS DC MASTER是 SINAMICS 系列的新成员，它把许多以沟通技能而出名的 SINAMICS 东西和组件用到了直流技能上。
SINAMICS DC MASTER是 SINAMICS 系列的新成员，它把许多以沟通技能而出名的 SINAMICS 东西和组件用到了直流技能上。关于规范的闭环操控，该直流调速器配备了规范的调速器操控设备（规范 CUD）。关于要求更高核算功能和接口的应用，体系能够经过添加调速器操控设备（高档 CUD）的方法进行扩展。
该直流调速器属于 SINAMICS DC MASTER 系列，它把开环和闭环操控与电源设备组合到了一个设备上，并且由于其紧凑的机构、节省空间的外形规划而异乎寻常。
能够供给 AOP30 高档操作员界面和 BOP20 数字操作员面板用于试运行和本地操作员操控。
CUD 的接口和数字输入/输出的数量能够运用附加模块添加——例如 TM15 和 TM31 终端模块。
技能数据一览
|
简述 |
|
|
功率范围： |
6.3 到 2508kW |
|
额定直流电流： |
15 到 3000 A |
|
额定供电电压： |
3-ph.400 - 950 V AC |
|
额定直流励磁电流： |
3 到 40 A (可选配:85 A) |
|
额定频率： |
45 - 65 Hz |
|
防护等级： |
IP00 |
|
储存和运输温度： |
-40 - +70 °C |
|
符合规范： |
IEC, EN, DIN, VDE, UL, |
|
操作： |
2 象限和 4 象限 |
特点
· 标配 PROFIBUS，能够选配 PROFINET
· 操控设备的派生版
· 励磁电源供电符合现场要求
· 24 V DC 电子设备电源
· 电源设备与相应的地绝缘
· 规范版和驱动器操控图上集成了免费的功用块
· 能够运用 SINAMICS 组件扩展功用
· 能够连接到单相线路供电上
· 涂层模块和镀镍铜母线
· 工作温度范围宽
客户获益
· 由于 SINAMICS DC MASTER 系列产品丰厚，降低了训练时刻和本钱，并实现了相同组件数更大化。无缝集成的 SINAMICS DC MASTER 系列设备有多种的电流和电压标准。该系列调速器规划用于连接三相线路供电。
· 功用和功能方面具有灵活的扩展才能。产品丰厚，有许多选件能够使直流调速器最优化的满足客户需求——无论是在技能上还是经济上。与核算功能和速度相关的各种用户要求都能够经过选择规范 CUD 或许高档 CUD 而准确满足——也能够组合运用这两种 CUD。
· 由于能够快速简单的替换组件，提高了工厂和体系的可用性。可互换组件的规划使它们能够实现快速简单的替换。能够供给备件—始终能够看到分配给什么序列号的驱动器设备。
· 运用带有图形 LCD 和纯文本显示屏的 AOP30 高档操作员界面，能够便利的进行试运行和参数化，或许获得菜单提示，还能够运用STARTER 试运行东西进行获得 PC 支撑（见东西和工程组态）。
· 运用如规范的 PROFIBUS 通讯接口和各种模仿和数字接口，可将它们轻松集成进自动化解决方案中。
（一）直流调速器-西门子-不可逆（2Q)
|
类型 |
标准 |
揭露报价 |
最低价 |
|
6RA8025-6DS22-0AA0 |
D485/60 Mre -GeE6S22 |
19100 |
|
|
6RA8028-6DS22-0AA0 |
D485/90 Mre -GeE6S22 |
21700 |
|
|
6RA8031-6DS22-0AA0 |
D485/125 Mre-GeE6S22 |
25000 |
|
|
6RA8075-6DS22-0AA0 |
D485/210 Mre-GeEF6S22 |
32600 |
|
|
6RA8078-6DS22-0AA0 |
D485/280 Mre-GeEF6S22 |
38400 |
|
|
6RA8081-6DS22-0AA0 |
D485/400 Mre-GeEF6S22 |
48000 |
|
|
6RA8085-6DS22-0AA0 |
D485/600 Mre-GeEF6S22 |
61300 |
|
|
6RA8087-6DS22-0AA0 |
D485/850 Mre-GeEF6S22 |
79900 |
|
|
6RA8091-6DS22-0AA0 |
D485/1200 Mre -GeEF6S22 |
102000 |
|
|
6RA8093-4DS22-0AA0 |
D485/1600 Mre -GeEF4S22 |
133000 |
|
|
6RA8095-4DS22-0AA0 |
D485/2000 Mre -GeEF4S22 |
|
|
|
6RA8098-4DS22-0AA0 |
D485/3000 Mre -GeEF4S22 |
|
（二）直流调速器-西门子-可逆（4Q)
|
类型 |
标准 |
揭露报价 |
最低价 |
|
6RA8013-6DV62-0AA0 |
D420/15 Mreq-GeG6V62 |
18500 |
|
|
6RA8018-6DV62-0AA0 |
D420/30 Mreq-GeG6V62 |
20500 |
|
|
6RA8025-6DV62-0AA0 |
D420/60 Mreq-GeG6V62 |
23600 |
|
|
6RA8028-6DV62-0AA0 |
D420/90 Mreq-GeG6V62 |
27400 |
|
|
6RA8031-6DV62-0AA0 |
D420/125 Mreq -GeG6V62 |
31700 |
|
|
6RA8075-6DV62-0AA0 |
D420/210 Mreq -GeGF6V62 |
42200 |
|
|
6RA8078-6DV62-0AA0 |
D420/280 Mreq -GeGF6V62 |
51000 |
|
|
6RA8081-6DV62-0AA0 |
D420/400 Mreq -GeGF6V62 |
65800 |
|
|
6RA8085-6DV62-0AA0 |
D420/600 Mreq -GeGF6V62 |
84400 |
|
|
6RA8087-6DV62-0AA0 |
D420/850 Mreq -GeGF6V62 |
101000 |
|
|
6RA8091-6DV62-0AA0 |
D420/1200 Mreq-GeGF6V62 |
128000 |
|
|
6RA8093-4DV62-0AA0 |
D420/1600 Mreq-GeGF4V62 |
|
|
|
6RA8095-4DV62-0AA0 |
D420/2000 Mreq-GeGF4V62 |
|
|
|
6RA8098-4DV62-0AA0 |
D420/3000 Mreq-GeGF4V62 |
|
|
（三）直流调速器-西门子-扩容
|
类型 |
标准 |
揭露报价 |
最低价 |
|
CHD-6RA8081-6DS22-0 |
2Q/485V/400A |
48000 |
|
|
CHD-6RA8085-6DS22-0 |
2Q/485V/600A |
61300 |
|
|
CHD-6RA8087-6DS22-0 |
2Q/485V/850A |
79900 |
|
|
CHD-6RA8091-6DS22-0 |
2Q/485V/1200A |
102000 |
|
|
CHD-6RA8093-4DS22-0 |
2Q/485V/1600A |
133000 |
|
|
CHD-6RA8095-4DS22-0 |
2Q/485V/2000A |
|
|
|
CHD-6RA8098-4DS22-0 |
2Q/485V/3000A |
|
|
|
CHD-6RA8081-6DV62-0 |
4Q/420V/400A |
65800 |
|
|
CHD-6RA8085-6DV62-0 |
4Q/420V/600A |
84400 |
|
|
CHD-6RA8087-6DV62-0 |
4Q/420V/850A |
101000 |
|
|
CHD-6RA8091-6DV62-0 |
4Q/420V/1200A |
128000 |
|
|
CHD-6RA8093-4DV62-0 |
4Q/420V/1600A |
|
|
|
CHD-6RA8095-4DV62-0 |
4Q/420V/2000A |
|
|
|
CHD-6RA8098-4DV62-0 |
4Q/420V/3000A |
|
|
典型应用
· 移动：传送带、升降机、起重机、索道、测试台、横向切断机、换辊设备、槽轮排种器
· 加工：挤出机、绕线机/放线机、超前/跟从驱动器、砑光机、机械压力机、印刷机、轧机驱动器
